软齿面减速机系列

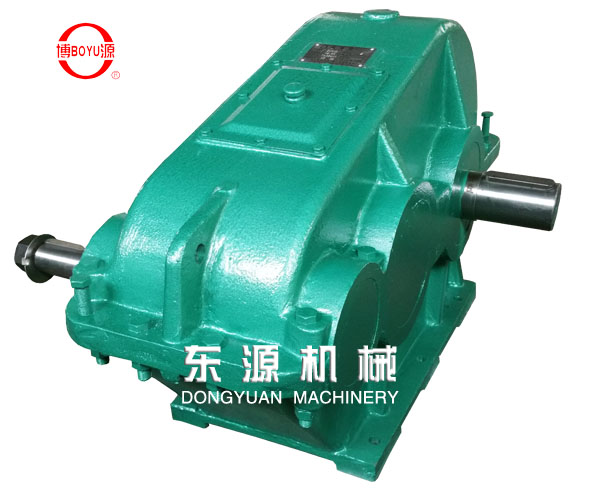

ZQ(ZQH、ZQSH)型系列圆柱齿轮减速器

发布人:减速机厂家 时间:2019-09-06

ZQ(ZQH、ZQSH)系列圆柱齿轮减速机是两级三轴渐开线圆柱齿轮减速器,ZQH型是圆弧圆柱齿轮减速器,ZQSH型是二级传动双圆弧圆柱齿轮减速器。箱体结构为水平分割全封闭式,机械性能好,工作可靠,维护方便。本机还具有过载能力强,耐冲击、惯性力矩小,适用于起重频繁和正、反向运转的特点。广泛应用于建材、起重、运输、冶金、化工和轻工等行业。其联动方式可用联轴器直接联动,也可用链条、皮带挠性联动。
      高速轴转速不超过1500r/min,齿轮圆周速度不大于12m/s,效率不低于0.94,工作环境为-40℃—+40℃,可正反转运行。传动比:从8.23~48.57共9种速比。功率:0.8~175(Kw)
      产品规格:ZQ250、ZQH250、ZQSH250,ZQ350、ZQH350、ZQSH350,ZQ400、ZQH400、 ZQSH400,ZQ500、ZQH500、ZQSH500,ZQ650、ZQH650、ZQSH650,ZQ850、ZQH850、 ZQSH850,ZQ1000、ZQH1000、ZQSH1000

93

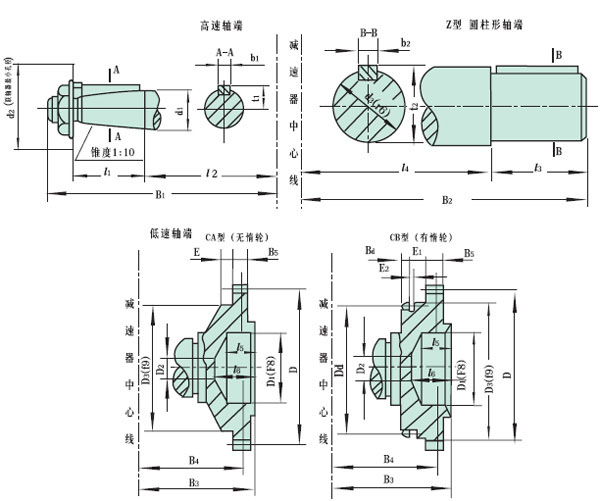

注:①、括号内尺寸只用于Z型加粗单伸轴端(见表11),且尽可能不用。(加粗单伸轴端仅适用于ZQH、ZQSH)

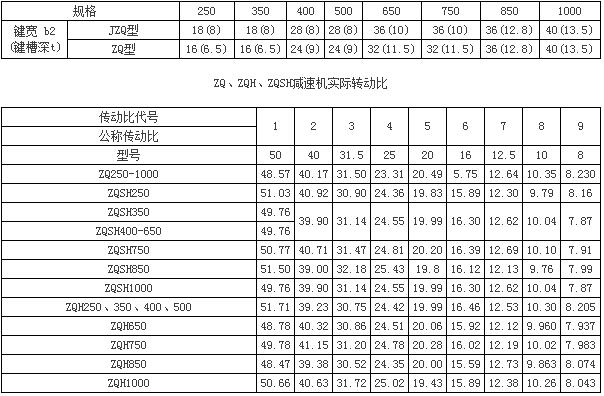

②JZQ、ZQ(ZQH、ZQSH)仅出轴键槽不同见下表,其他尺寸均同。
93

93

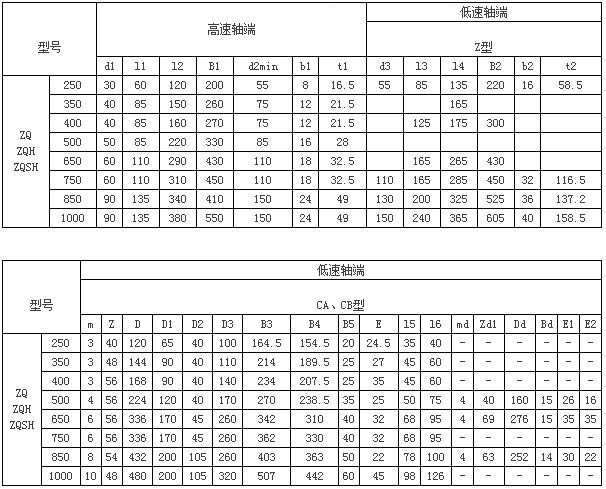

注:括号内尺寸只用于Z型加粗单伸轴端,且尽可能不用。(加粗单伸轴端仅适用于ZQH、ZQSH系列)


93
