软齿面减速机系列

ZQ(ZQD)型大传动比圆柱齿轮减速器

发布人:减速机 时间:2018-06-25 16:59:31

产品简介:

      本型减速器都是由ZQ型减速器诞生而来的;在ZQ型二级传动的基础上,增加一级变成三级减速器,扩大了减速器的传动比,其工作条件、装配型式与ZQ型减速器基本相同。

     ZQ型大速比减速器,其输入、输出轴的位置和安装尺寸尽量与ZQ型保持不变、箱体剖分面做成倾斜,增加的高速级在上方。有ZQ350+100、ZQ400+100、ZQ500+150、ZQ650+150、ZQ850+250和ZQ1000+250六个规格。
    ZQD型减速器增加的高速级在下方、平底结构,有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五个规格。
高速轴转速不超过1500r/min,
齿轮圆周速度不大于12m/s,
工作环境为-40℃—+40℃,
效率不低于0.94,可正反转运行。
型号
    1)ZQ型大速比减速器
    标记示例:
      例:减速器ZQ1000+250-V-3 Z
     ZQ型大速比减速器,原中心距为1000mm,增加一级中心距250mm,传动比为223.8、代号为V,装配型式为3,圆柱形轴端输出。

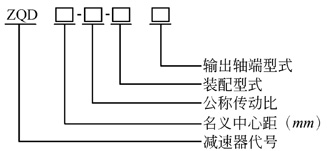

2)ZQD型减速器
   标记示例:

    例:减速器ZQD1000-200-ⅢCA
ZQD型减速器,名义中心距(即原ZQ型中心距)A=1000mm,公称传动比i=200,第3种装配型式、输出轴为齿轮轴端“CA”型。

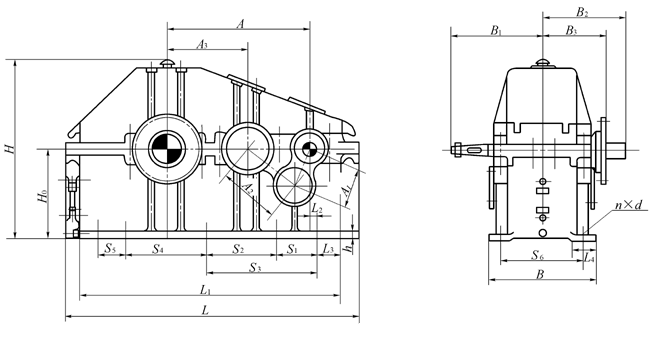

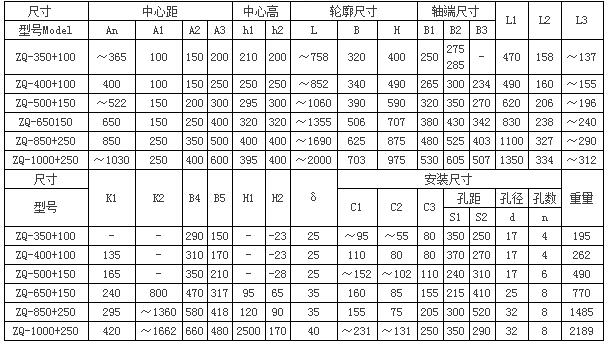

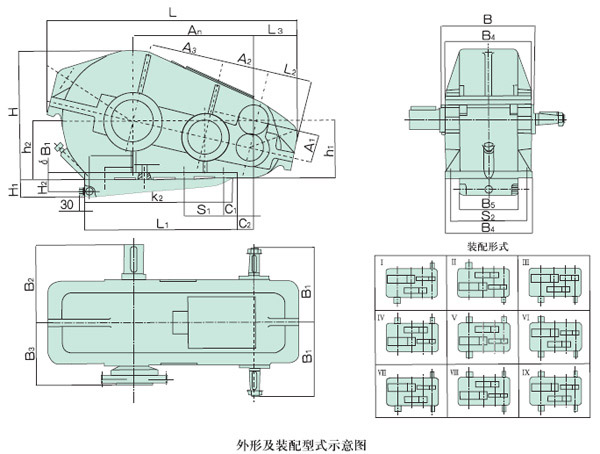

ZQ型大速比减速器外形尺寸

ZQ(ZQD)型大传动比圆柱齿轮减速器97

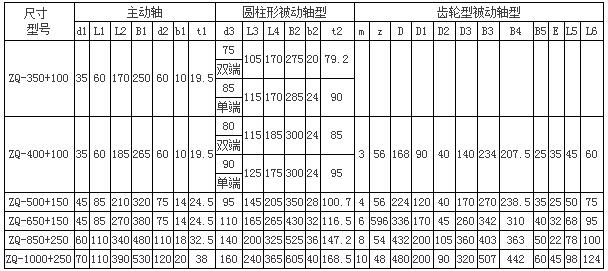

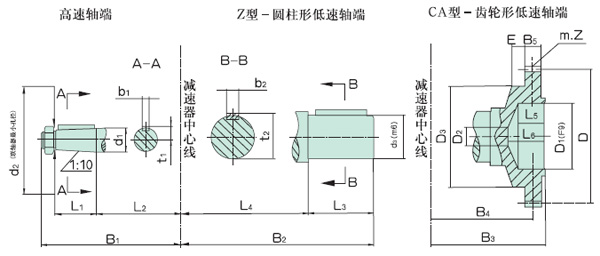

ZQ型大传动比减速器轴端尺寸

ZQ(ZQD)型大传动比圆柱齿轮减速器97

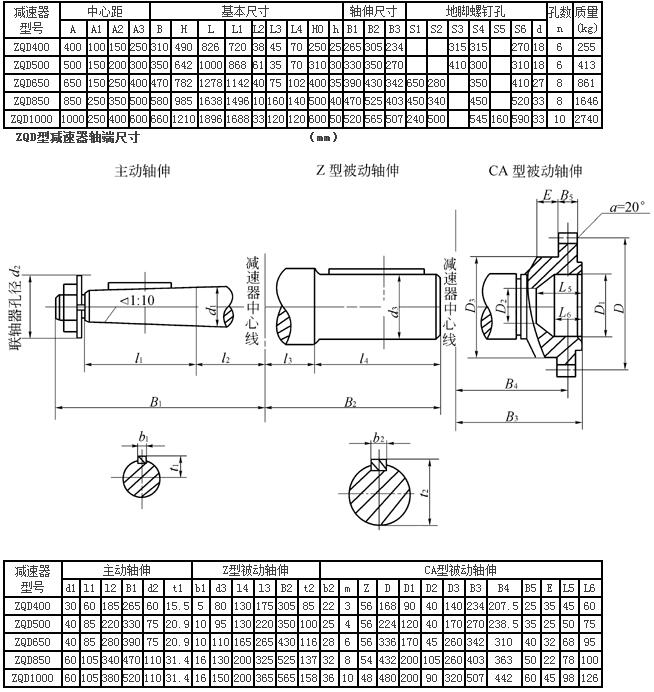

ZQD型减速器的外形尺寸                     (mm)


ZQ(ZQD)型大传动比圆柱齿轮减速器97
ZQ(ZQD)型大传动比圆柱齿轮减速器97
